Diody, můstky, tyristory a triaky

Diody, můstky, tyristory a triaky

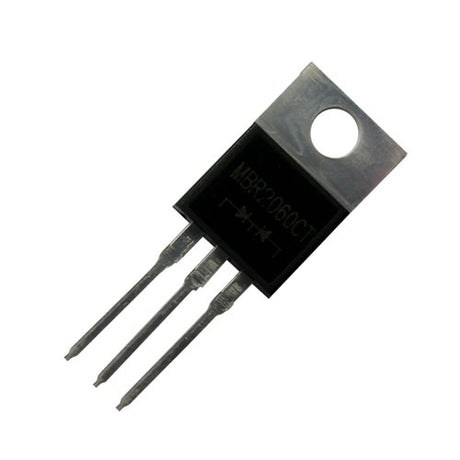

Diody propouštějí proud jen jedním směrem – na tom stojí každý napájecí zdroj. Zenerovy diody navíc drží stabilní napětí a tyristory s triaky umožňují spínat výkonovou zátěž bez mechanického kontaktu, tedy bez opotřebení a jiskření.

Co kategorie obsahuje

• Univerzální diody – usměrnění, ochrana proti přepólování a proti napěťovým špičkám.

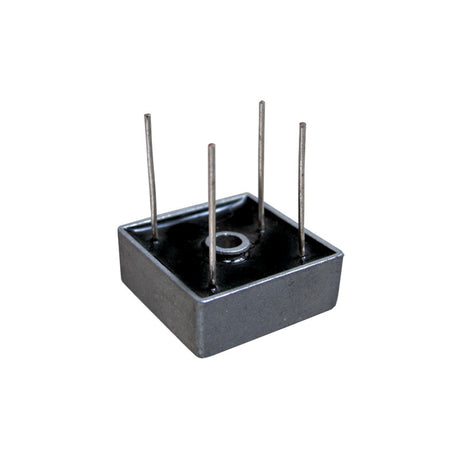

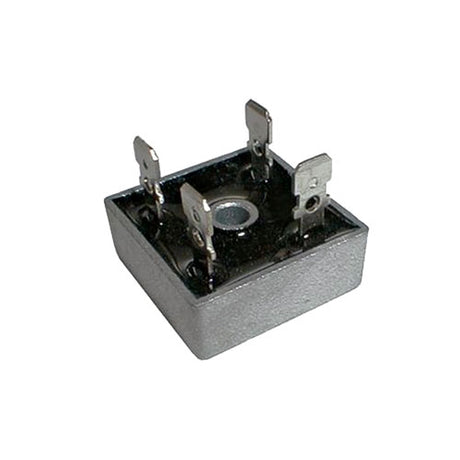

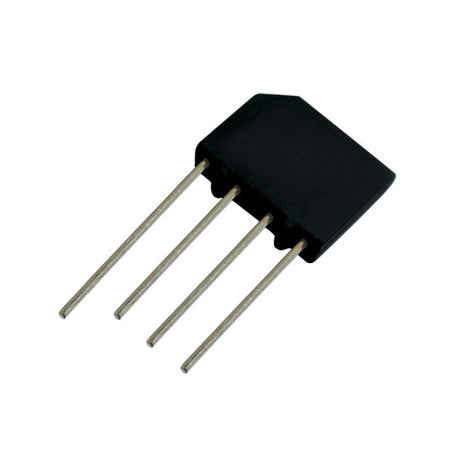

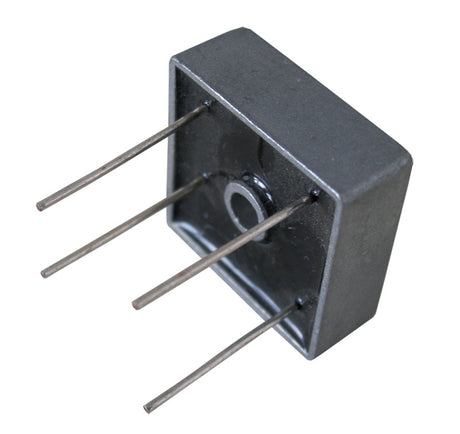

• Diodové můstky – hotové usměrňovače pro napájecí zdroje, od malých po výkonové.
• Zenerovy diody – stabilizace napětí na definované hodnotě.

Na co se zaměřit

• Závěrné napětí – musí s rezervou převyšovat napětí v obvodu.
• Proudová zatížitelnost – u výkonových typů počítejte s chlazením.
• Typ pouzdra – při náhradě dodržte rozteč vývodů a způsob montáže.
• Úbytek napětí – u nízkonapěťových obvodů se projeví; Schottkyho typy mají úbytek nižší.

Časté dotazy

K čemu slouží Zenerova dioda?

Zapojuje se v závěrném směru a při dosažení své hodnoty začne vést, čímž udrží napětí na konstantní úrovni. Používá se pro jednoduchou stabilizaci a jako ochrana proti přepětí.

Jak poznat polaritu diody?

Katodu označuje proužek na pouzdře. Při montáži proužek odpovídá čárce v schematické značce.

Jak otestovat diodu multimetrem?

Funkcí pro test diod — v propustném směru ukáže úbytek kolem šesti desetin voltu u křemíkové diody, v závěrném směru přerušený obvod.

K čemu je usměrňovací můstek?

Převede střídavé napětí na pulzující stejnosměrné. Je základem prakticky každého síťového napájecího zdroje.

Navazují tranzistory a integrované obvody.
